空气压缩机能效实验装置

DL LSM-C

该培训器的开发是为了模拟工业行业目前使用的最常用设备之一-空气压缩机的大量运行条件。

它允许根据不同的操作条件和不同的组件来研究系统的能量效率。

 配有中英文实验手册和软件。

培训目标

•      为专业人士提供合理使用能源的知识和态度。

•      评估与工业消费者能效相关的方面。

•      研究生产和电力消耗的合理化。

•      获取减少电力浪费的知识。

•      获取知识以降低该领域的成本和投资。

•      试验目前工业设备中使用的设备，仪器和技术。

•      评估与电动机系统相关的节能可能性。


系统操作

•      学生可以轻松选择要耦合到负载的电机（传统电机或高效电机）。 电机由以下驱动：

•      变频器或

•      软启动键或

•      由用户通过监控软件控制的接触器直接启动。

系统组成

系统由以下主要部分组成：

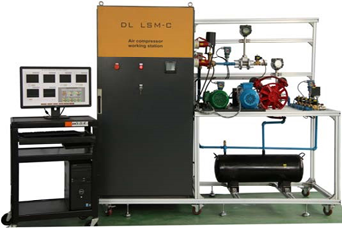

•      工作台，配有负载，电机和数据采集系统。 近似尺寸：2000 mm x 800 mm x 1700 mm（h）。

•      控制面板，所有电气和电子组件均以符合人体工程学的方式排列。

•      用于PC，台式仪器和设备（如示波器，万用表等）的辅助工作台。

•      2个电机（传统和高效，1.5 HP）。

•      负载模块

•      电机驱动系统：变频器，软启动器，接触器。

•      驱动系统和保护元件，如：断路器，调节器，开关，钥匙，灯。

•      完整功率参数的测量系统。

•      机械和电气数据采集仪器。

•      可编程逻辑控制器（PLC）。

•      用于监督和数据采集的SCADA软件。

通信

多功能电能表与PLC的通信通过带Mod Bus协议的串行接口进行，所有参数（历史，时间曲线等）在监控软件的适当窗口上显示和监控。

此外，可以通过监控软件选择电机驱动系统。

PLC控制驱动系统，通过数字输入/输出和Mod Bus端口通信从传感器，变送器和数据采集设备收集参数，并通过以太网与监控软件通信。

实验列表

可以执行大量实际实验，例如：

•     研究负载变化0到120％的电机能效。

•     通过改变电机 - 负载组合的速度，研究电机的能效与变频器应用的使用。

•     生成主要设备的特性曲线（电气和机械参数，泵，风扇等）。

•     生成电机的特性曲线（传统和高效）。

•     比较直接驱动，软启动和变频器的电气和机械值，作为负载变化的函数。

•     比较不同配置和类型设备的能量消耗。

•     考虑到电机和负载之间耦合的不同设置，分析能效。。

软件

 监控软件使用3D立体图像并显示历史曲线和实时曲线；屏幕界面具有包括所有获取数据的操作按钮和图形。

•     监控软件有一个主窗口，其中包含系统工作过程的示意图，工作站的每个组件都有一个相应监控窗口的快捷方式。软件窗口中显示的主要组件在激活时是“动画”的。

•     每个传感器，传感器和变送器都有自己的窗口，其中包含组件的图形表示，显示其数值和平均测量值。

•     每个测量元件，驱动器和负载系统都有自己的窗口。这些窗口提供实时电气和机械传感器数据

技术特性

该工作台的负载系统由双活塞式空气压缩机组成，具有1.5马力的容量。空气压缩罐的容量高达40升，由一个电磁阀控制，通过监控软件控制罐内气压。此外，空气压缩罐还配有一个安全阀。电机与压缩机的连接由皮带轮和“V”形皮带组成。空气管道允许通过不同直径（5个孔）的孔模拟负载损耗，由电磁阀选择并由监控激活。5个不同的负载可以根据实验需要及时调整，这些孔的位置可以测量这些损失。

负载允许由监控软件控制的变化为电机额定负载的0到120％。

每个电机（传统的和高效的）在电机体和每个定子线圈中都有一个PT-100温度传感器，可以通过监控软件监控该参数。

扭矩和旋转传感器安装在负载轴上，以避免在更换电机时移动。电机输入电源和传感器的所有电气连接都采用快速连接器，可以快速更换电机并防止电机可能的极性反转。

测量系统

输入功率的测量系统由多功能能量计实训，可以测量：

•       线电压和相电压。

•       电流、有功、无功和视在功率。

•       三相和单相功率因数。

•       频率、有功、无功能量。

其他功能

主要设备，变频器，软启动钥匙，PLC和多功能电能表，以适合教学和人体工程学的方式组装; 它们可见且易于访问。

•分流电阻安装在驱动系统的输入和输出端，以便通过示波器读取电流信号。

•PLC以SFC，LADDER，FBD，SL和IL语言编程。

•仪表以及驱动系统和电机是完全工业化的; 换句话说，所使用的设备（传感器，仪表，驱动系统，检查工具等）是专为工业用途设计的，可从市场上买到。
