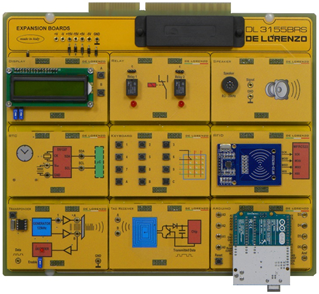

DL 3155BRS-RFID

设计和构造可以解决实际问题的电子电路，是电子工程和计算机工程领域必不可少的技术。

学生可以使用该面板，研究RFID系统的属性以及开发门禁系统所需的所有组件。

学生将通过CAI（计算机辅助教学）软件，以简单直观的方式与硬件进行交互，该软件详细说明了系统的工作原理。

该系统配有SCADA软件，可用于研究自动化和工业4.0概念，还可以与该系统中的其他实训装置结合使用，模拟规模缩小的工业4.0工厂。

实验

·           读取器识别标签时的性能

·           用RFID读取器从接近式IC卡读取数据

·           在MIFARE接近式IC卡上读写数据块

·           用RFID读取器将个人数据写入MIFARE接近式IC卡

·           用RFID读取器将个人数据读取到MIFARE接近式IC卡

·           用微控制器的输出端激活继电器

·           用微控制器控制显示器

·           用微控制器控制实时时钟设备

·           将键盘连接到微控制器

·           模拟门禁系统

电路模块

·           基板

·           实时时钟迷你板

·           液晶显示迷你板

·           RFID读写器迷你板

·           应答器迷你板

·           音频扬声器迷你板

·           继电器迷你板

·           标签接收器迷你板

·           键盘迷你板

·           微控制器迷你板

配有理论手册和实践手册。

面板尺寸：297x260mm

所需配件：

DL 2555ALG-直流电源

l  ± 5 Vdc, 1 A

l    ±15 Vdc, 1 A
