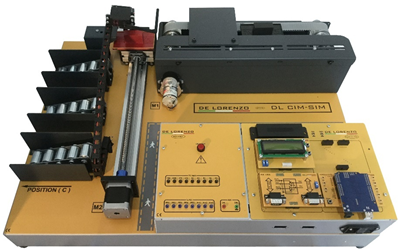

DL CIM-SIM

设计和构造可以解决实际问题的电子电路是电子工程和计算机工程领域必不可少的技术。

利用该培训系统，学生可以了解工业环境中使用的输送带的特性。本培训系统还包括利用传感器和执行器开发关于输送机系统及其应用的主要特征的完整课程。

学生将能够通过CAI（计算机辅助教学）软件以简单直观的方式与硬件进行交互，该软件详细说明了系统的工作原理。

学习实验

该套件由子板组成，用于对传送带系统的不同部分进行专业研究。子板可通过专用母板相互交互，使学生可以在与自动化相关的不同主题上进行交互练习，例如：

•           用微控制器控制液晶显示屏

•           用红外传感器检测物体

•           监测RGB传感器

•           用电源驱动器控制直流电动机。

•           控制步进电机

•           用按钮面板进行动作控制和互锁功能

•           在七段显示器上写入

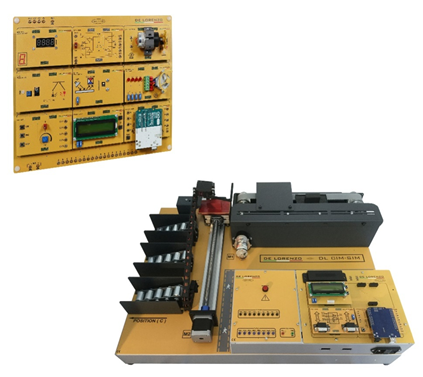

电路模块

•           基板

•           迷你液晶显示板

•           直流电动机驱动器迷你板

•           直流电动机迷你板

•           输入端迷你板

•           七段显示屏迷你板

•           带驱动器的步进电动机迷你板

•           IRD探测器迷你板

•           RGB传感器迷你板

•           微控制器迷你板

教学实验

该系统主要用于教学、演示和实验输送带的不同控制方法。

将提高学生机电系统硬件设计和软件编程所需的技能。

如同真正的自动化过程，真实的PLC（可编程控制器）（实训装置所带）控制系统按顺序操作，从而在工业领域中开发、实施并优化应用：

•           按钮面板控制输送带

•           PLC控制输送带的运动

•           监测和识别输送带上的已加工零件

•           跟踪放置在输送带上的零件位置

•           识别并验证零件的颜色

•           识别有缺陷的零件，并将其放置在生产线末端的正确位置

该系统与SCADA软件连接以进行监测和控制。

技术特性

·    电源：90V-230V ±10%, 50/60Hz

·  直流电动机驱动输送带：

o     速度： 10 rpm

o   额定电压：   12Vdc（直流电压）

·    步进电机线性执行器

o     额定电压：12Vdc

·    伺服电机：

o     额定电压：5Vdc

·    控制箱包含：

o     电动机驱动器

o   传感器和执行器的输入端和输出端通过2mm连接器接触

o     插入系统子板的插槽

·  与Arduino UNO面板兼容

o     ATMEGA328处理器

o     32KB闪存

o     1KB EEPROM存储器

o     2KB SRAM存储器

o     23个通用I/O端口

·    红外位置传感器

·    RGB传感器

·  RFID（射频识别）探测器
